Fiat CR-32 "Chirri" Joaquín García Morato (1/48. Classic Airframes)

[lince1491]

Fiat CR-32 "Chirri" Classic Airframes 1/48 de Joaquín García Morato

PresentaciónBueno, inicio mi mesa de trabajo de este grupo de trabajo con un avión que a mí personalmente me encanta, y que además fue pilotado por el mayor as español de la guerra civil  Joaquín García Morato.
Me ha resultado dificil encontrar esta maqueta y al final he encontrado el modelo, pero no con las calcas de la GCE, sino de otros paises. Así que como tengo unas calcas que compre de la legion condor podré personalizarlo, aunque el numeral tendré que fabricarlo con plantillas o con numeros transfer... ya veremos como lo arreglo.

Aquí, la caja


Aqui las instrucciones y las calcas de la legion condor que dispongo...

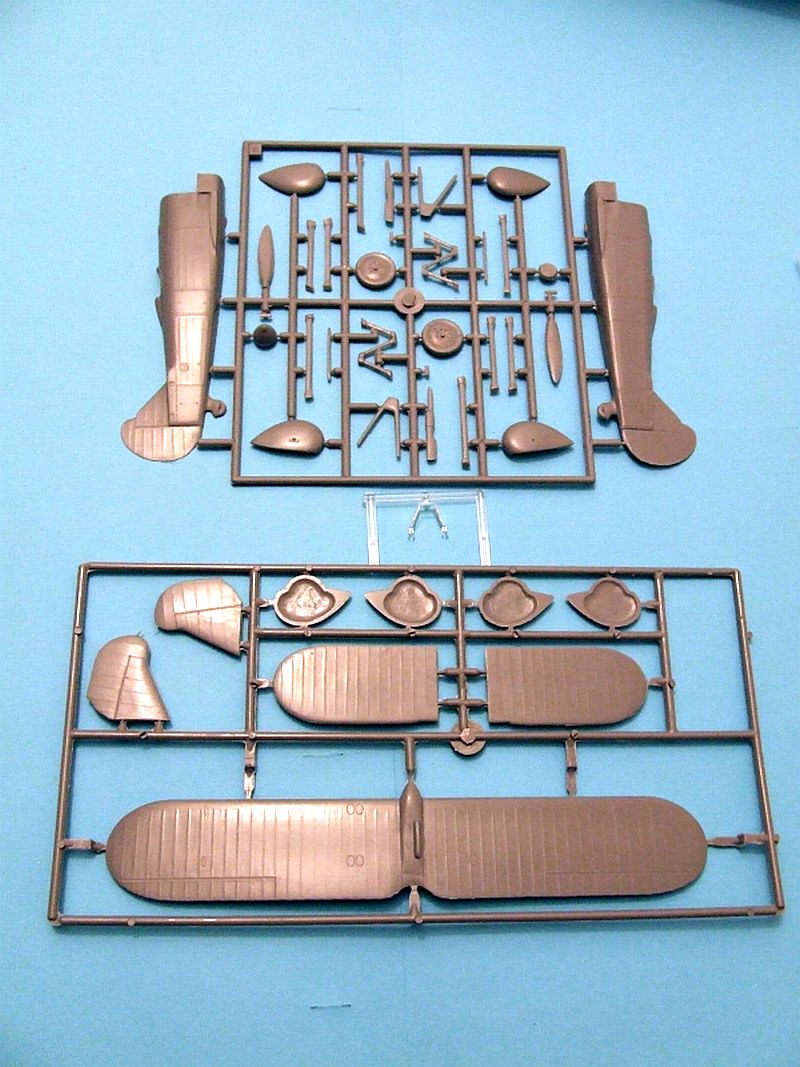

Aquí las piezas... son pocas, clásico de este tipo de marcas, rezo porque los encajes no sean tan desastrosos como la Special Hobby que hice con el Chato  :-

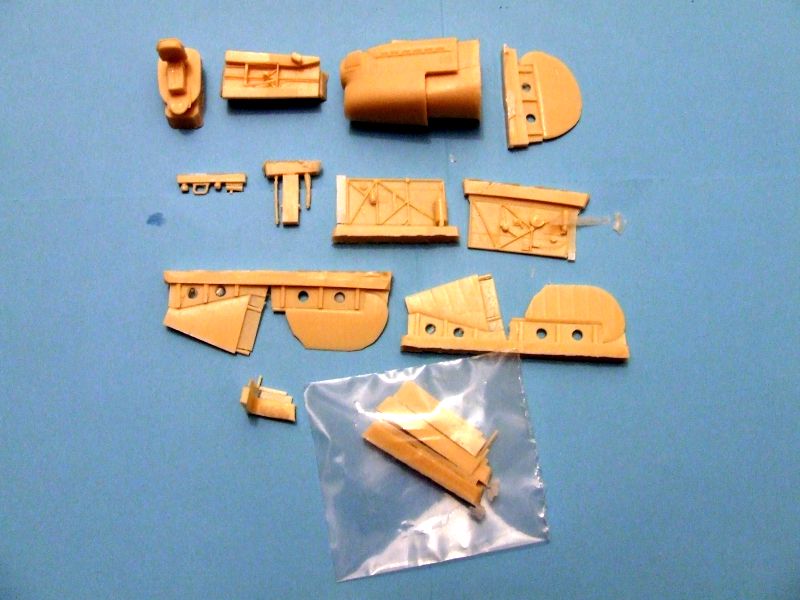

Y por ultimo las piezas de resina que lleva, que son la cabina del piloto, el morro del avion y por lo que veo también los timones, y algunas cosillas más, me voy a divertir con la lija para los encajes



Bueno, pues esta es mi propuesta.. a ver que sale. Estoy compaginando este trabajo con un sherman que en breve pondré tambien en este foro.

Saludos
manolo

Proceso

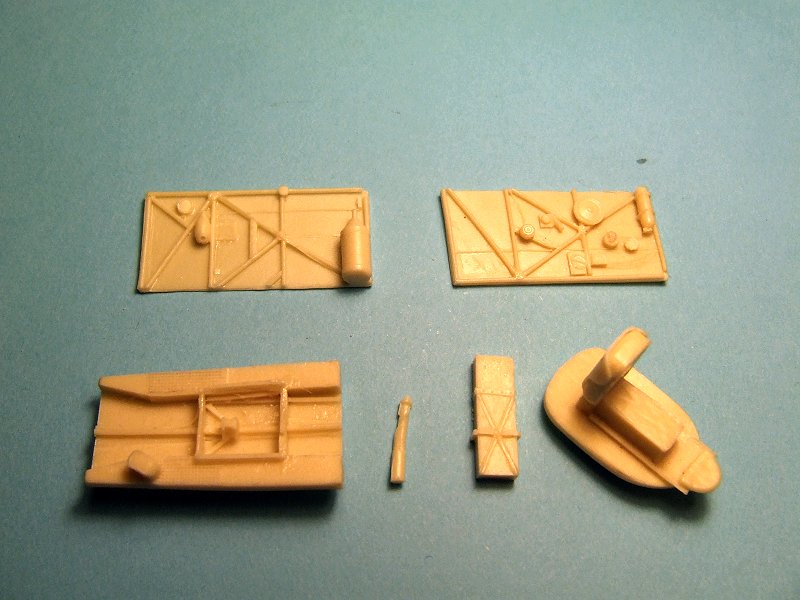

Las resinas separadas y lijaditas



Ya pintadas las partes en gris claro de tamiya con aclarados en los paneles con algo de blanco y lavados en las hendiduras con humbrol negro muy diluido para realzar volumenes

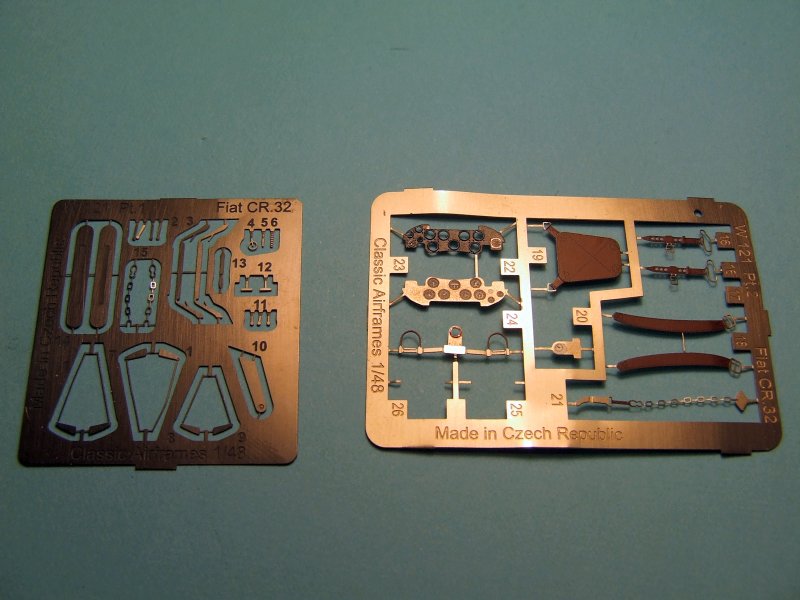

Aqui unos fotograbados que trae el kit, que son partes de cinturones, respaldo del asiento del piloto, cadenas, y partes para la zona alar, etc...

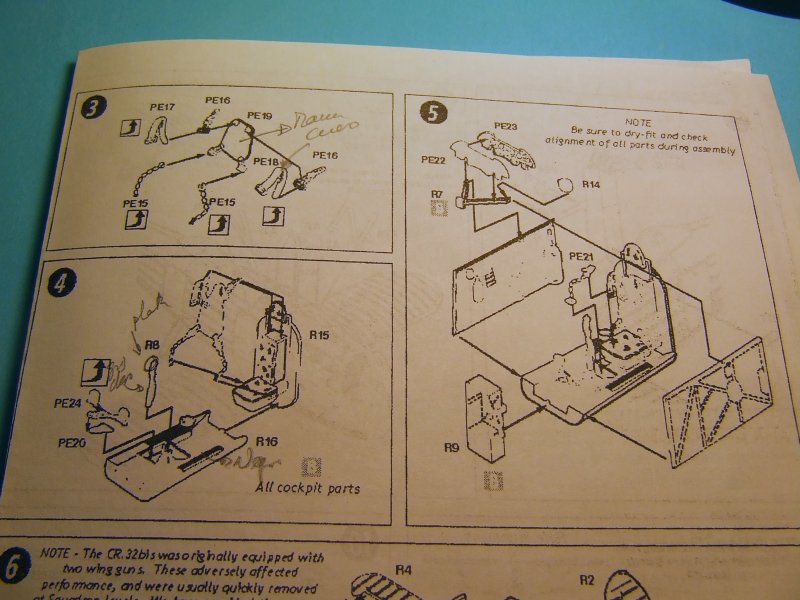

Veremos si me aclaro para colocarlos porque las instrucciones no son muy claras, por pocas y porque los gráficos están muy mal impresos, están borrosos, me va a dar algun dolor de cabeza...

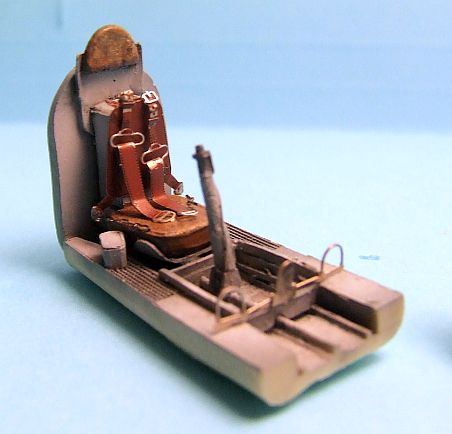

El asiento ya completo con unos fotograbados que trae la maqueta, es curioso estas marcas, traen resina para el copit, fotograbados y luego que malos encajes "po dió!", los fotograbados están montados según he creido ver en las instrucciones, digo "he creido" porque se ven borrosas y no claras, así que es lo que hay, creo que queda chulo.



Una imagen del copit antes de cerrarlo...

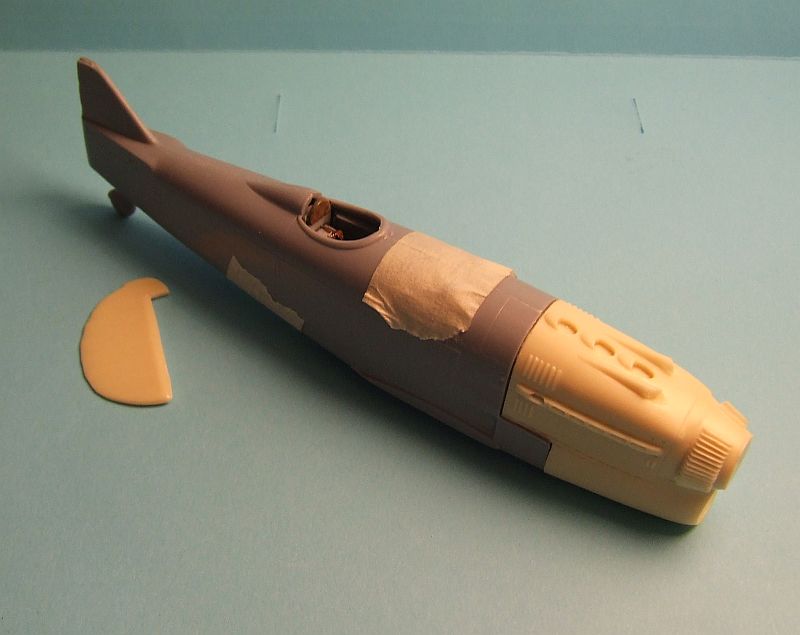

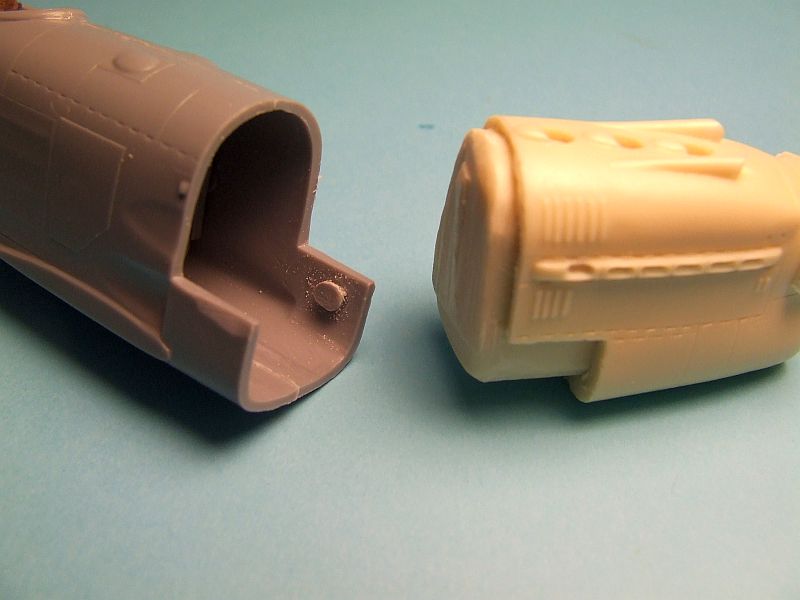

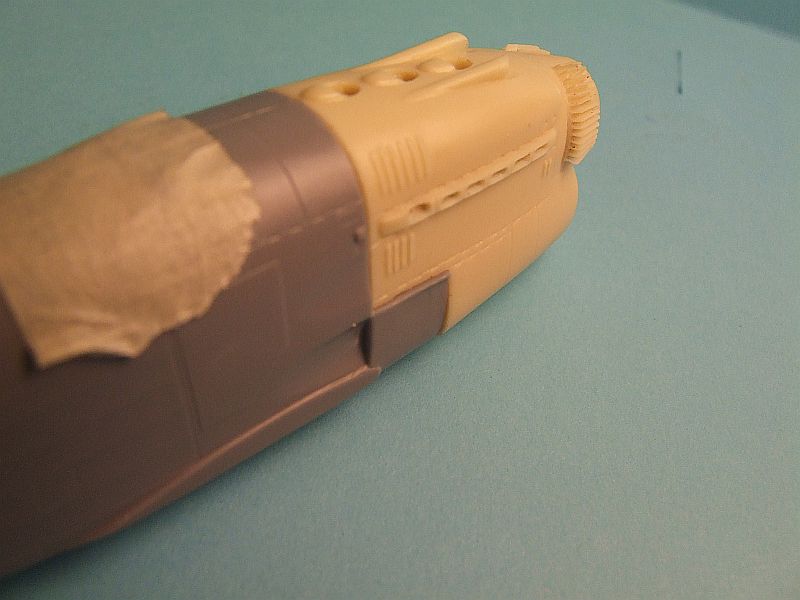

y ahora.. el suplicio de los encajes, pego el puro, no sin esfuerzo, tras el respaldo queda un pequeño hueco que debo tapar con algo de evergreen (muy fino tipo folio), y hago una prueba de encaje del morro-motor del chirri tras quitarle el exceso de resina, 2 cortes en las manos y un pellizco de las tijeras... .

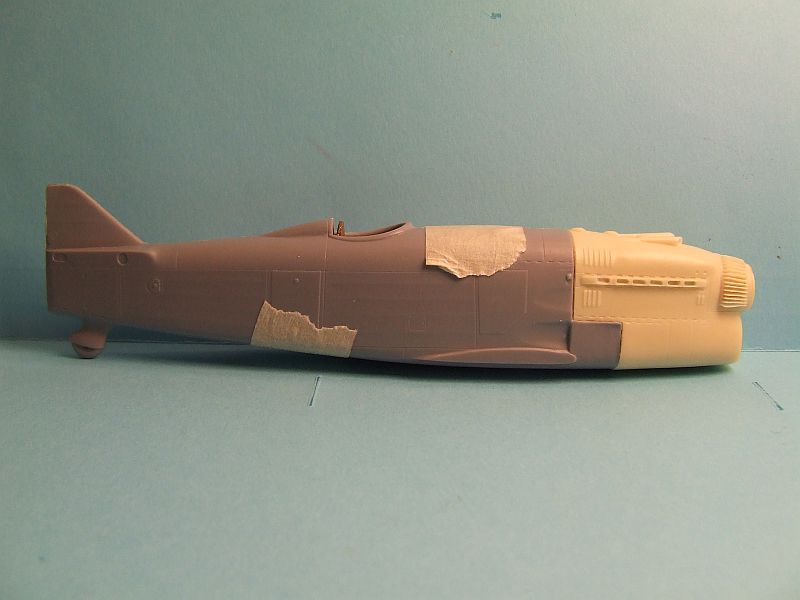

Entra bien en el puro, aquí vista lateral...



y semifrontal, con el timon de cola tambien en resina, una vez separada la pieza en plástico.

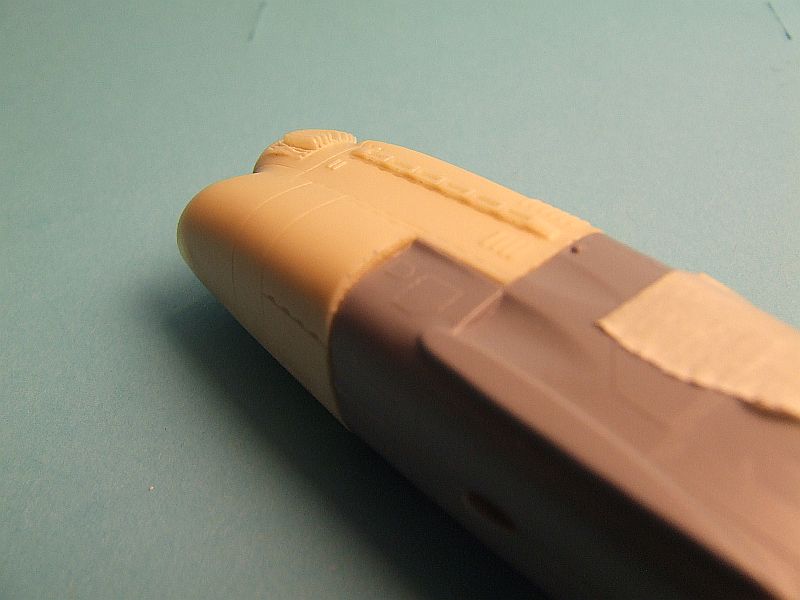

y.... dios... menudos escalones... masilla por un tubo me toca



y este escalón, no es un escalón es una "sima oceánica" casi

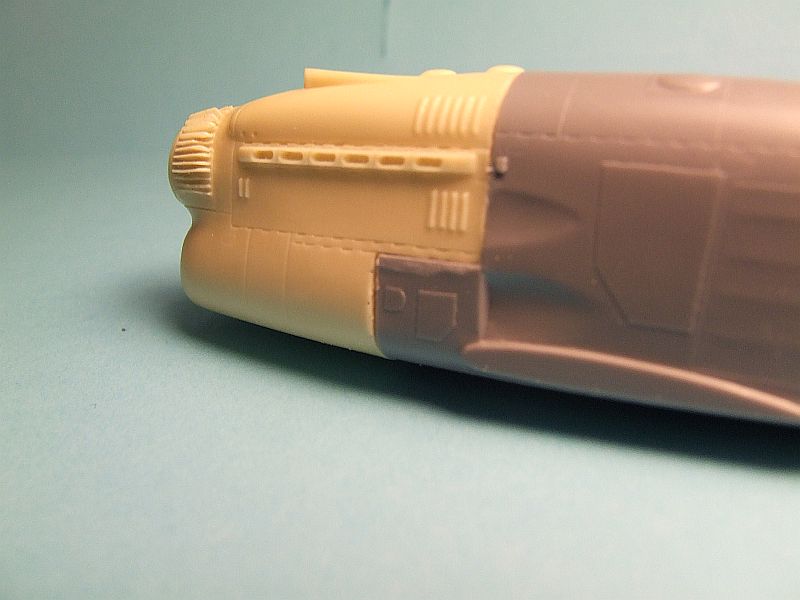

Bueno... creo que he dejado decente esos escalones...he colocado un poco de plastico en el interior para que al meter la resina del morro separe un poco el plastico y acerque los bordes...



y queda tal que asi...

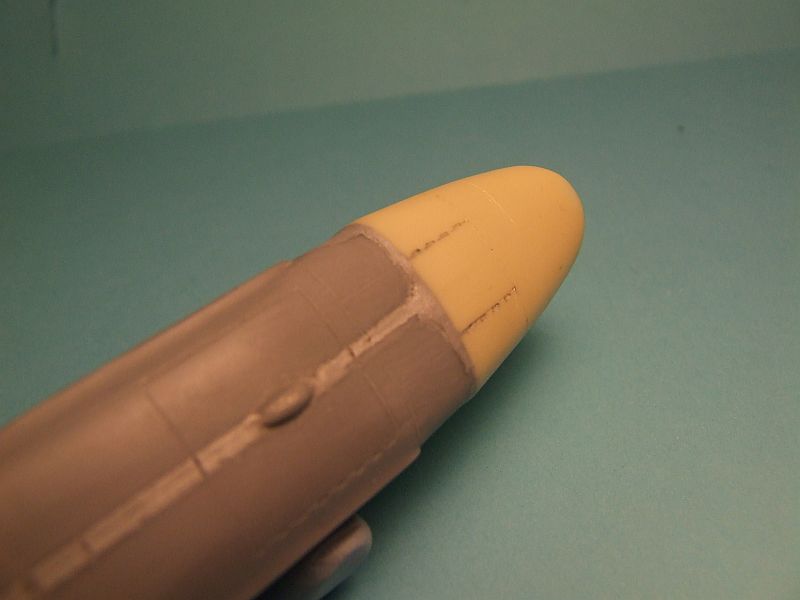

Ahora masilla y lija...

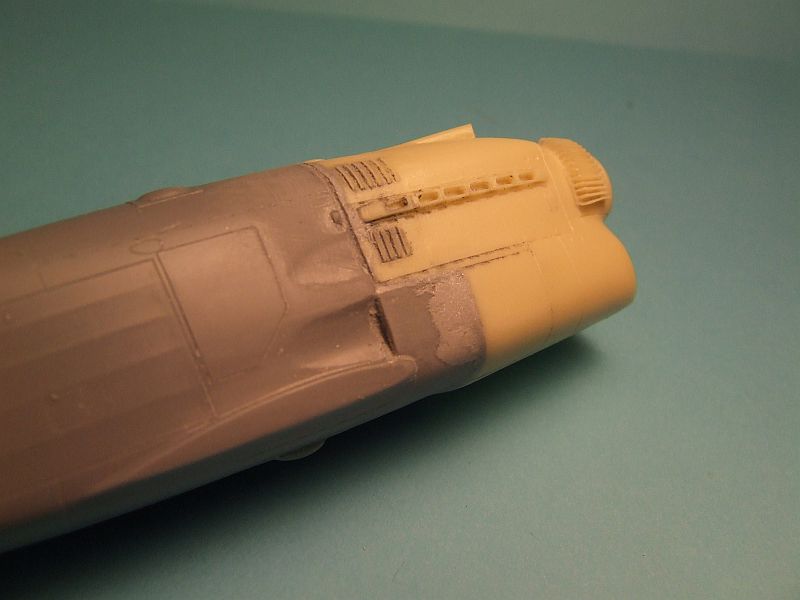

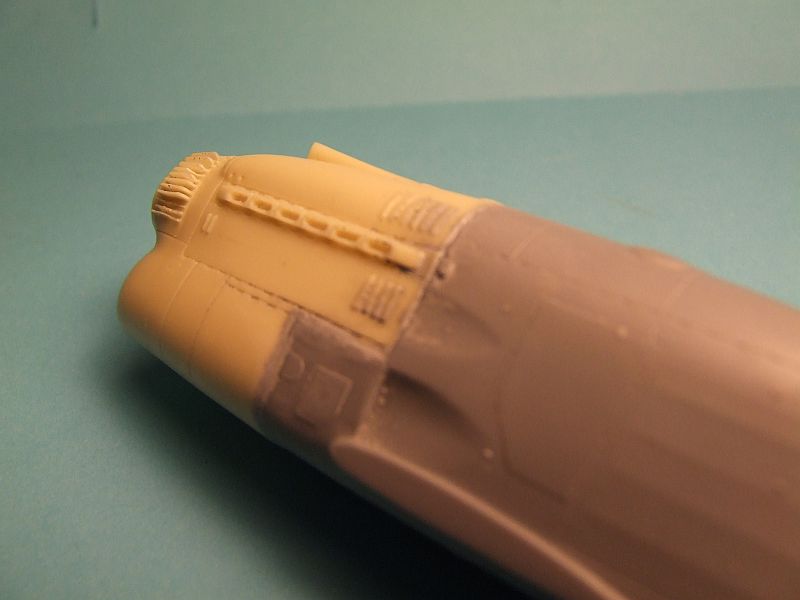

Bueno... al menos el pedazo de escalon queda solventado

Ahora sigo con más avances[/hr][/hr]

[lince1491]

La masilla y yo ya somos casi de la familia...

Bueno pequeños avances más...

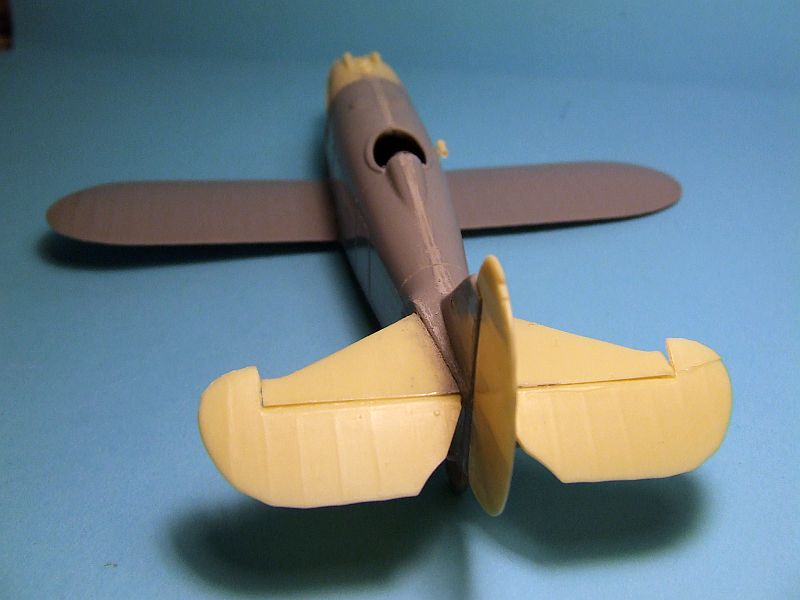

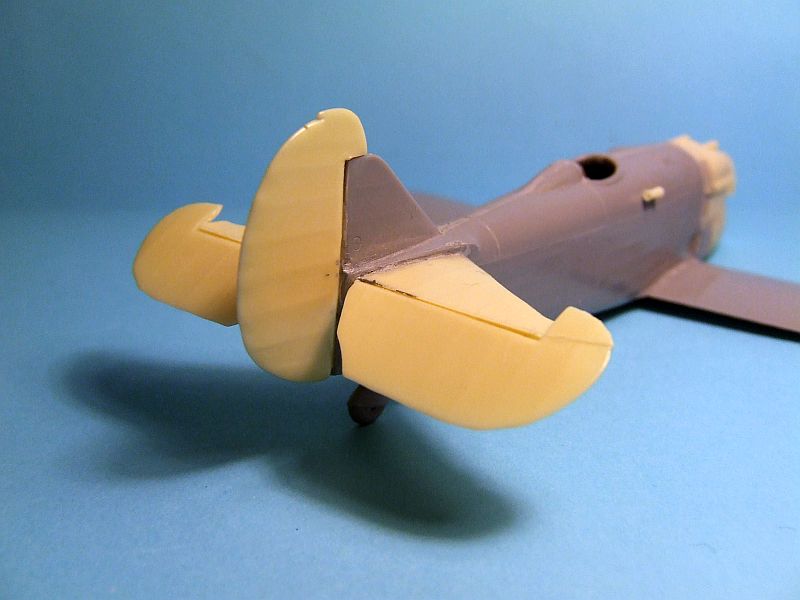

He colocado los timones de cola con piezas de resina que trae el kit, cambiando la posición de los de profundidad, que le dan algo de movimiento al aparato...



otra toma....

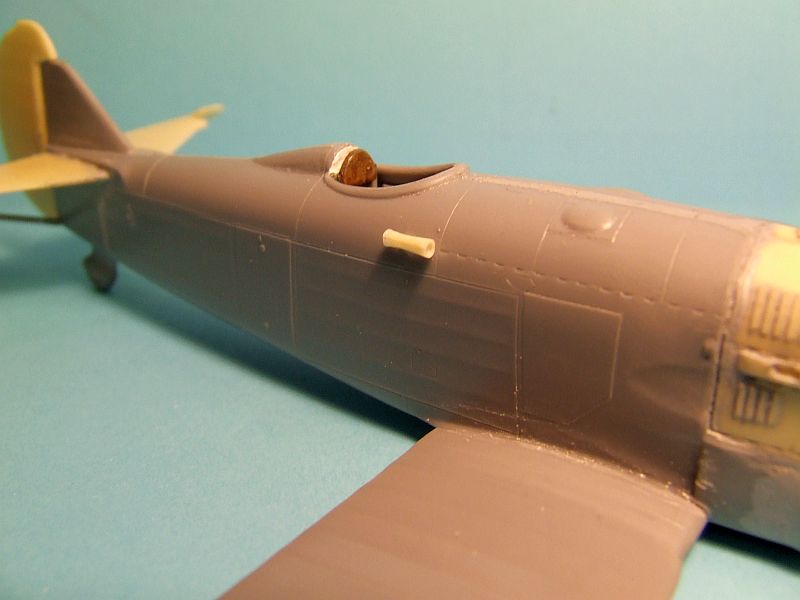

y también le he colocado una especie de mirilla o no sé que lleva en un lateral, también de resina....



Más avances.. pocos, pero cuestan eh... que realmente hay que tener reaños para vender una maqueta con unos encajes tan infames como esta. Espero sepáis disculpar los encajes deficientes que voy haciendo con los montantes, pero es lo que hay, mucho super glue3 para dejarlo fuerte porque si no se desmonta como un castillo de palillos...

Las fotos....

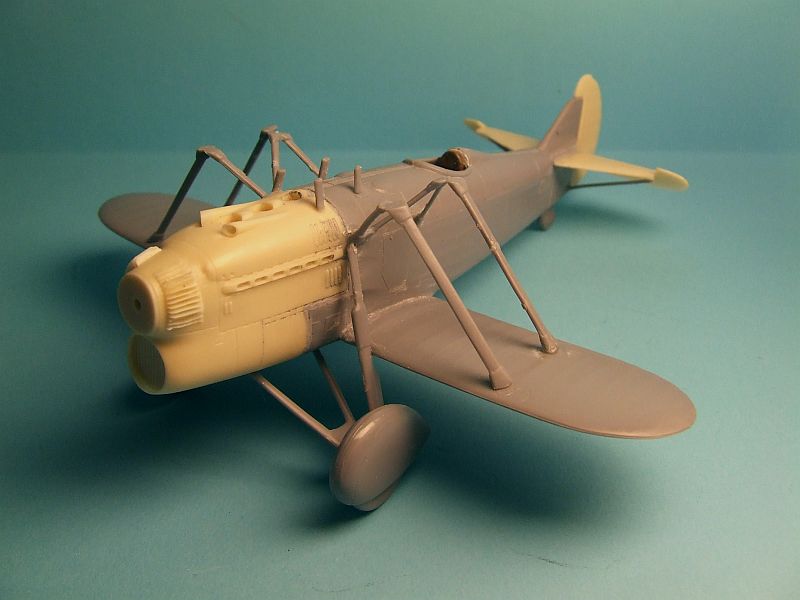

Ya he colocado casi todos los montanes interalares, aun faltan 4, pero esos los colocaré una vez estén unidas las alas.Primero he de montarlo así, y pintar esto, y el ala superior por separado, despues pegar el ala ya pintada y añadir los montantes que faltan, los exteriores... paciencia.

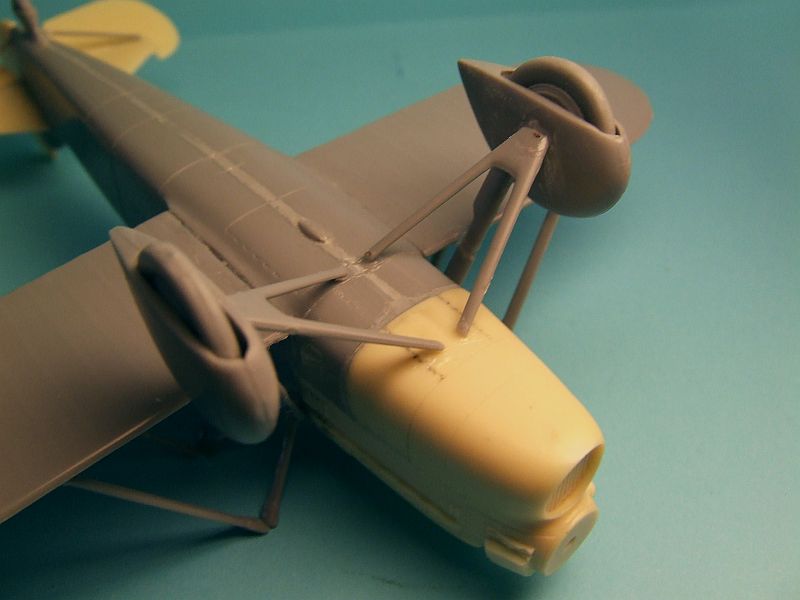

Aqui el tren de aterrizaje, ya podía el que diseño la maqueta poner unos agujeritos que le dieran más solidez a las uniones, nada.. a pelo, echale ciano que sino se desmonta, las ruedas y carenados están alineadas lo mejor que he podido.

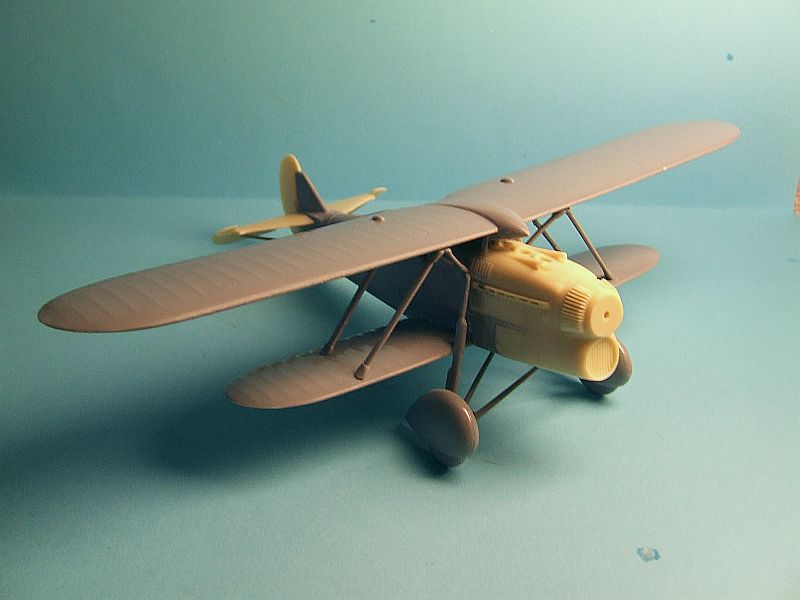

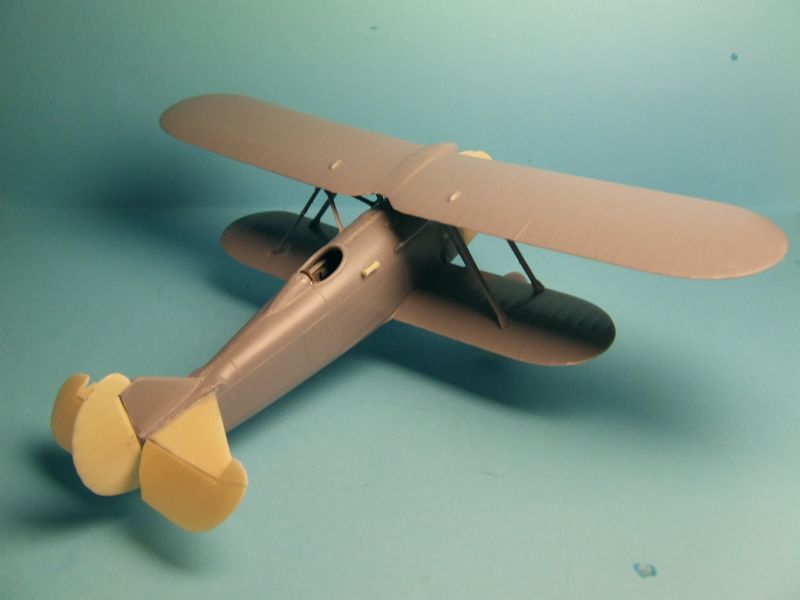

y aquí he hecho una prueba de como quedaría con el ala superior, está sin pegar, pero para ir tomando idea del aspecto final...





Bueno... en Torrent 2010 busqué la pintura de gunze H34 que es el color exacto del giallo mimético 3 que llevaba como color de fondo los aviones italianos en la guerra civil (también en la IIWW). Pero para mi desgracia tampoco lo encontré. Así que he usado una combinación a base de colores tamiya que he encontrado en el foro yoryi, y que creo que ha dado un color muy similar, incluso diría que "niquelao".

La combinación es 40% XF59(Desert Yellow) + 30% XF3(Amarillo mate) + 20% XF2(Blanco)+ 10% XF10? (Rojo marrón).

Así que con esa combinación ya he aplicado el color base al avión. Advierto que como no tengo calcas de este avión, solo tengo en stock la cruz de san andrés para la cola y la escarapela con la insignia roja de la falange que va en el puro del avión, pues eso, que el resto lo tengo que pintar.

Sin más preambulos... unos pocos avances...

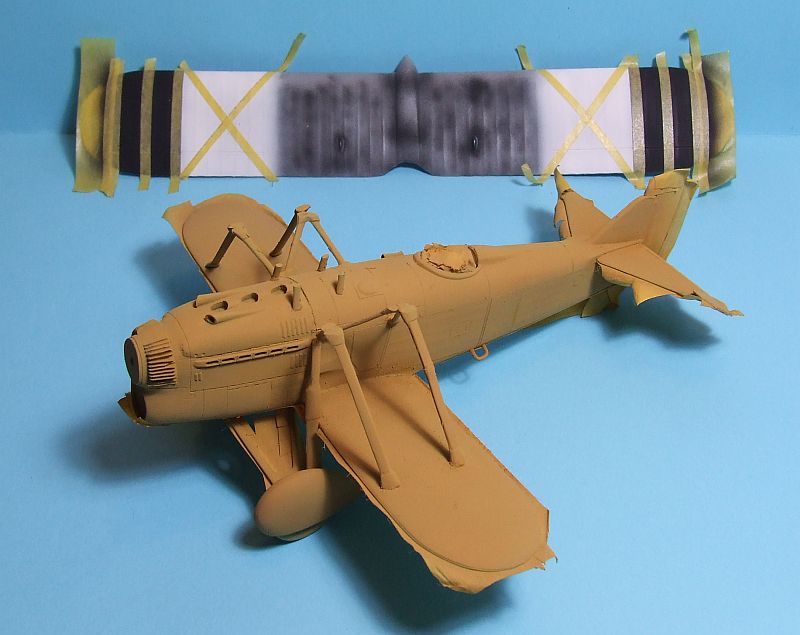

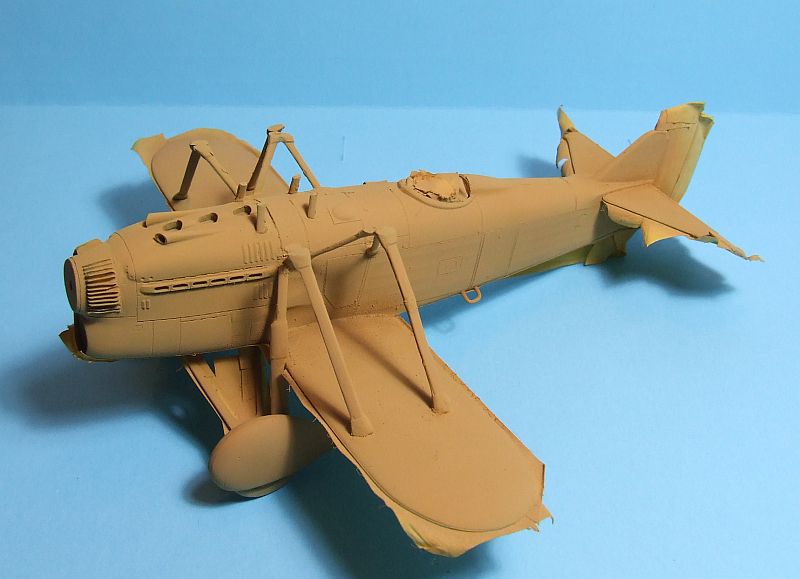

El color base, y la cola pintada en blanco y tapada con cinta tamiya... los montantes irán en color gris claro, pero eso lo pintaré a mano con vallejo, me es más cómodo así, de esta forma puedo usar el aerógrafo para el resto sin preocuparme de proteger los montantes.

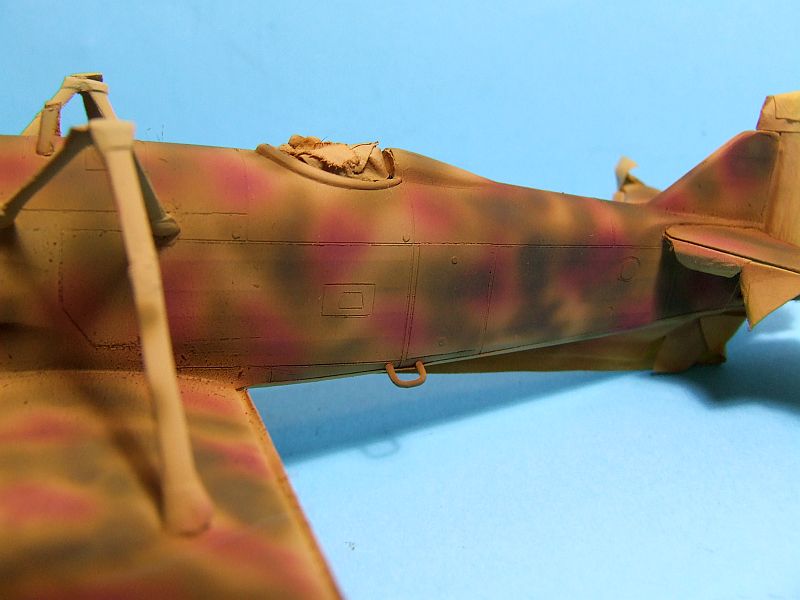

El apoyo para el pie para subir al avión la hice con alambre, sustituyendo a la que trae el kit de resina, es más solida y queda mejor

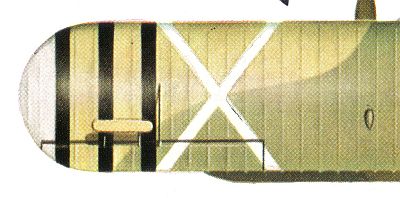

El ala superior la pegaré una vez terminado el proceso de pintura, así puedo pintar con más comodidad. Como no tengo las calcas tengo que pintar casi todo, las insignias del ala superior eran como indica esta imagen de referencia (ojo, solo las insignias el camuflaje es distinto)



Así que lo que he hecho es pintar las zonas de blanco y negro y luego con cinta tamiya tapar la cruz, las 3 lineas negras y la punta blanca para luego pintar con el color giallo mimético 3 por encima.

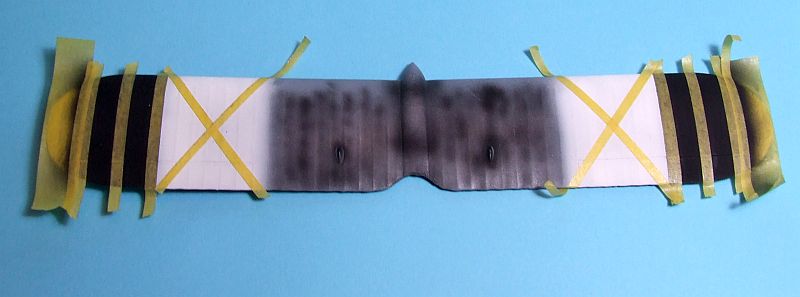

Esta sería la operación de tapado de los colores blanco y negro...





Otro arreón más....

He pintado el camuflaje y destapado las máscaras que hice ayer para el ala superior. Espero os guste, porque a mí me tiene robado el corazón como queda este Chirri.

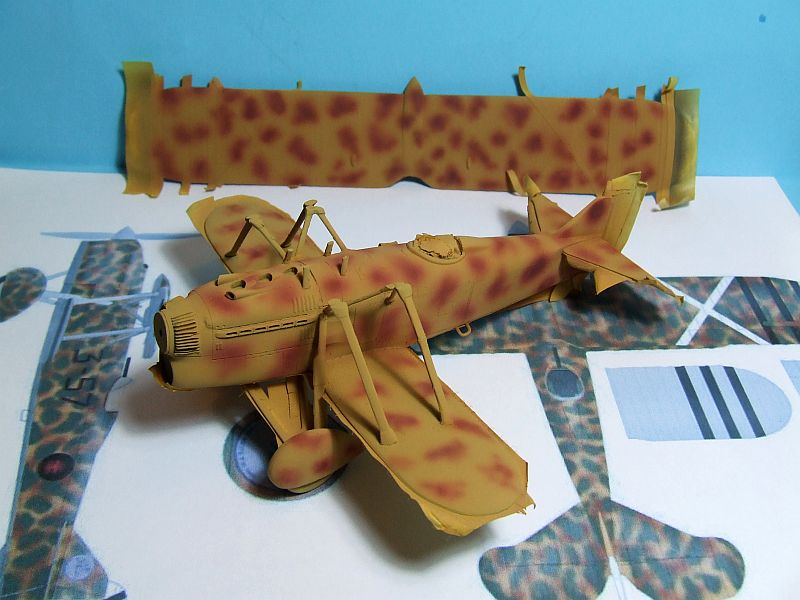

Primero con mezcla de 3 gotas de red brown de tamiya y 2 gotas de rojo de tamiya, con 10 de alcohol para hacer una mezcla muy diluida y a baja presión ir haciendo manchitas....



Y después con el XF-62 (olive drab) 5 gotas y 10 de alcohol... la misma operación pero con manchas verdes

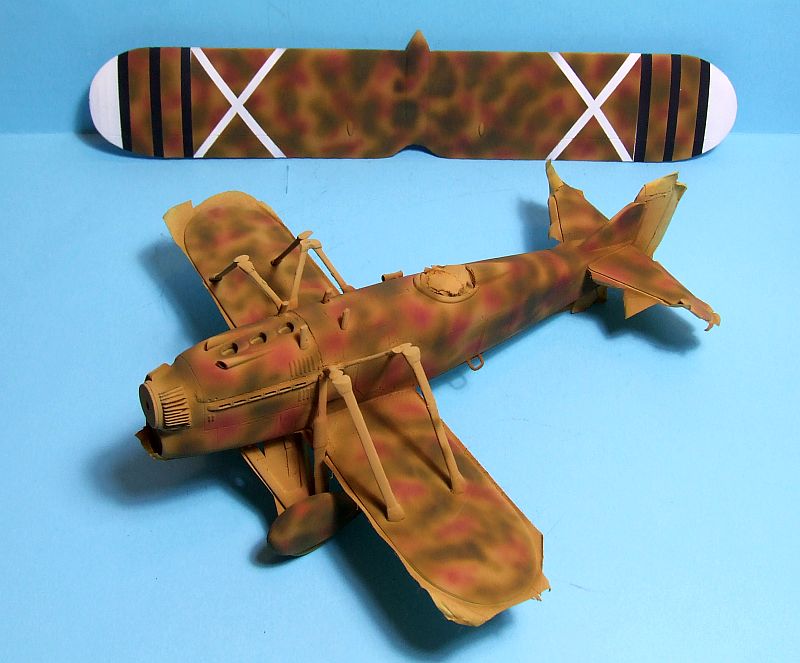

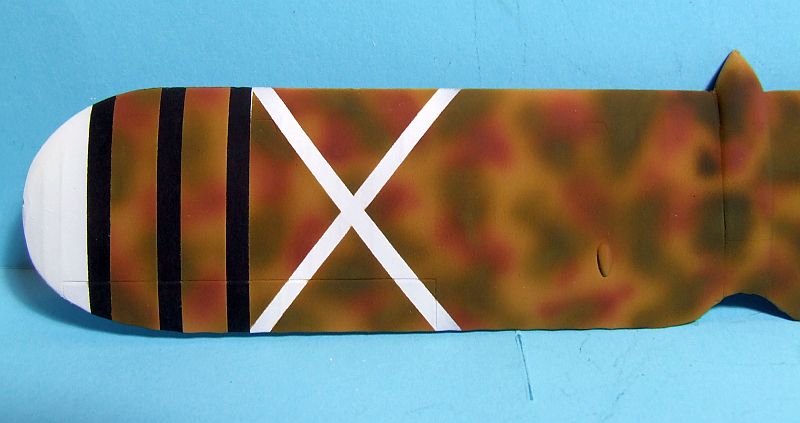

El ala superior con el camuflaje y las mascaras fuera... tengo que retocar 2 lineas negras un poco que tiene un pelín de blanco como veréis

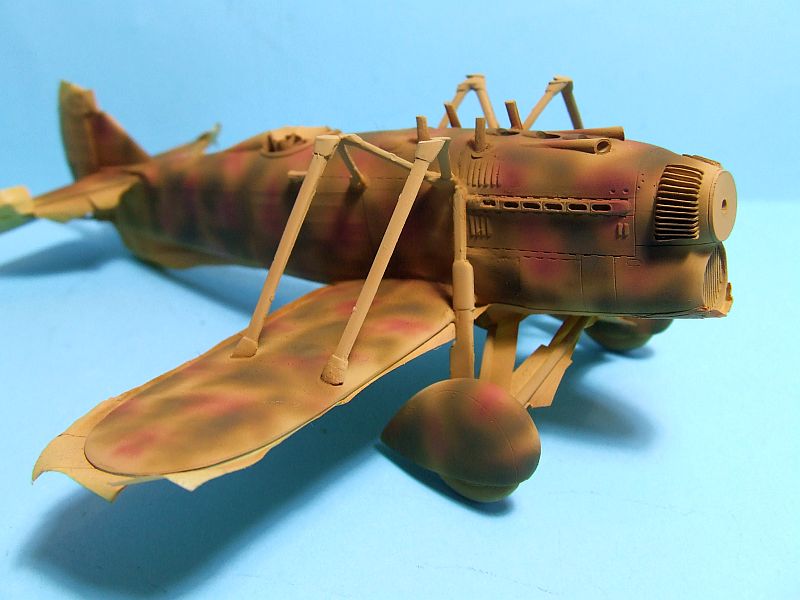

detalle de un lado

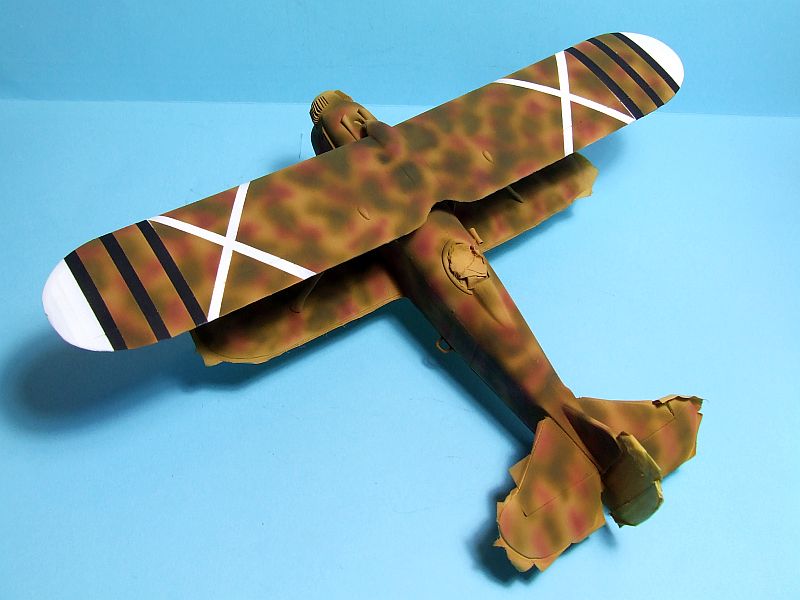

Vista general....



Y prueba de montaje en seco.... ¡¡¡ Como me gusta !!!



Es precioso. En las fotos parece un poco más oscuro de lo que es en realidad.

[lince1491]

Al igual que en la parte superior del ala pinté todas insignias repito el proceso para la parte de abajo del ala superior.

Primero pinto cada punta en blanco (Así lo llevaba el avión de García Morato según me documenta el compañero Peazo Gato )...

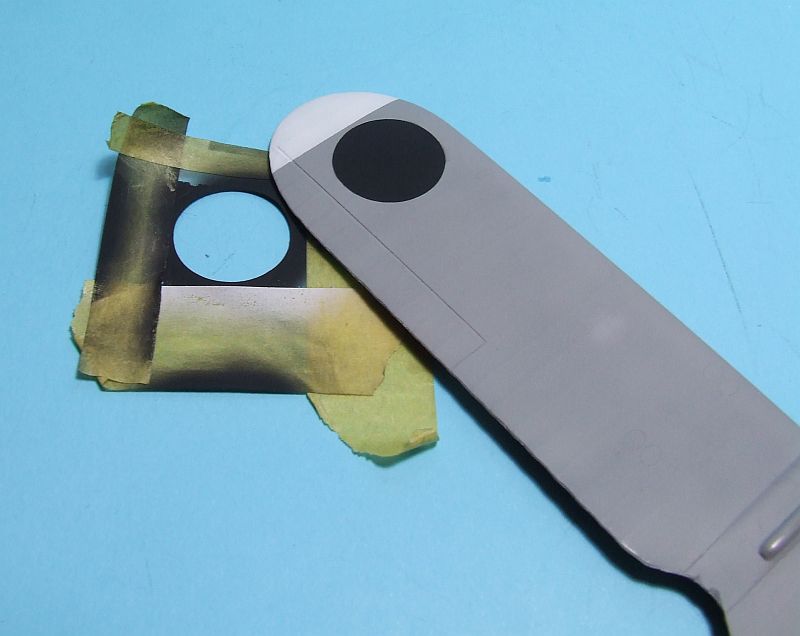

y hago unas plantillas con forro de libro circulares para pintar los circulos negros que llevaba el ala por debajo...

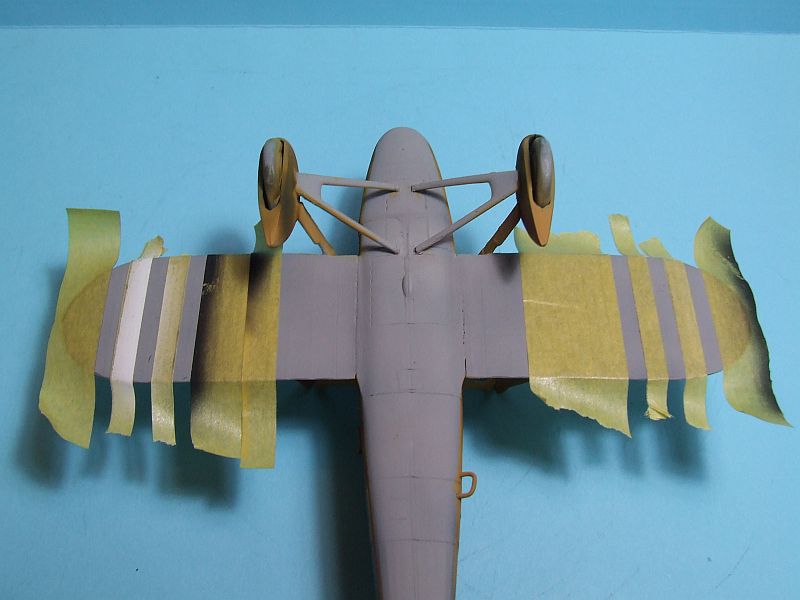

En el ala inferior hay que realizar 3 lineas negras paralelas a cada lado, así que enmascaro...



y voilá...

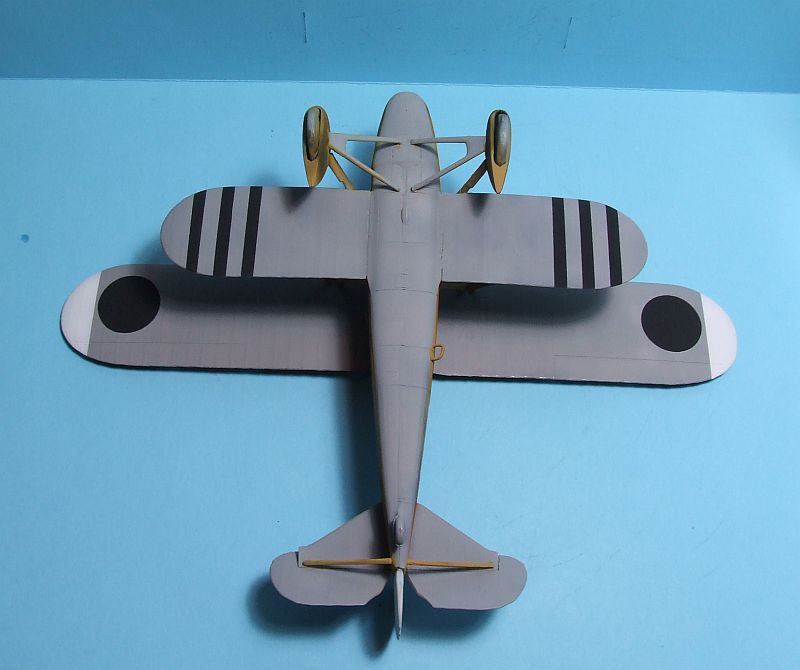

y por ultimo... prueba de montaje en seco



Seguimos ahí... ahora a fabricar las plantillas del puro, numerales y punto con el logo falangista en blanco, esto ultimo me va a dar dolor de cabeza, veremos...

En la foto inferior detecto un fallo de la junta de ala inferior, lo retocaré con masilla.

Bueno por aquí voy por ahora, algunos de vosotros ya habréis visto este trabajo en otros foros, para el resto espero no defraudar en exceso.

Un saludo

Manolo

[avalos]

Pues esta muy bien te hsa currado el puro con la resina muy dignamente...el trabajo de pintura es muy bueno me gusta mucho quizas deberias haber trabajado mas la parte baja en cuention de montaje, encastres pero Manolo esta fenomenal....me gusta mucho.

[Deuman]

buen trabajo, nunca es facil pelearse con las resina sino encajan bien

[luisete]

pues tiene una pinta cojonuda compañero,ademas todas las insignias pintadas que es lo mejor,retoca esos pequeños defectos de encaje y te quedara de cine
un saludete

[lince1491]

Gracias por comentar, me alegra que os vaya gustando el trabajo este.

Me dio muchos dolores de cabeza en el encaje, era y es horrendo. A ver si hoy arreglo el encaje alar se que tiene el pequeño hueco.

Al final también creo que haré el punto con el logo de la falange pintándolos, aunque tengo pendiente de recibir unas calcas al respecto, creo que usando el mismo método que he empleado en la parte superior del ala, me puede quedar bien. O sea, pintar el punto en blanco, usar unas máscaras para el yugo y luego con tiras finillas de mascara tamiya construir las flechas, enmascar y pintar en negro. Es que pintadas las insignias queda mucho mejor que con las calcas.

Ya os enseñaré.

PD: Sigo viendo el foro, y empapándome de los trabajos expuestos, en curso, los debates que hay... tengo faena para unos dias

Saludos y gracias por opinar.

manolo

[Boni]

Buen trabajo de montaje, joer si has metido masilla! afina un poco los encajes como te dice Luis,el trabajo de enmascarado muy bueno y el camuflaje muy bonito.

Un saludo

[Mokopa]

Vaya trabajo tiene este kit!!.....y lo has resuelto magníficamente.
Siempre es una gozada ver aviones patrios.
Está quedando de cine.

[Max-Wunsche]

.... para el resto espero no defraudar en exceso.

Un saludo

Manolo

Oye, que esto no es un examen
Aquí estamos para divertirnos, y aprendemos unos de otros, así que nadie defrauda a nadie con el trabajo... (a lo mejor a hacienda..... )

Yo lo veo bien, hace siglos hice el Chirri de García Morato pero a pincel y a 1/72... un biplano de lo más vistoso. Pintar los numerales no es tarea fácil, aunque puedes intentar calcarlos de las calcas de replimodel esas que tienes. Está claro que el emblema del yugo y las flechas va a ser lo más difícil por lo tortuoso del dibujo.

Suerte.

Max.

[Grimsby]

Miedo de verdad. ¿Qué tal el panelado de ésta maqueta?, lo digo porque en el He 112 de ésta marca prácticamente no existía.

[lince1491]

La verdad que la maqueta sí que ha dado quebraderos de cabeza en ajustes.

Grimsby, el panelado lo te tenido que repasar un poco, pero me ha sorprendido, porque aunque es cierto que no es profundo, está bien marcado, solo lo he repasado un pelín. De todas formas cuando panele ya veré.

Ahora ando fabricando las plantillas para los numerales y el logo del puro falangista, me está costando un poco.... pero saldrá

Gracias por vuestras opiniones compañeros.

[ungoliat]

Buen trabajo....
Los biplamos a mi me asustan y mucho..... :-
Sos un valiente. veras como todo el trabajo que llevas dara muy muy bune resultado. (esto de leer el foro mientras el "Partido" de Futbol  es agradable....

[lord_stuka]

Tiene una pinta cojonuda esa pintura,mira que quedan bien las escarpelas cuando se pintan.

[panis60]

Muy bien el curro de pintura y enmascarado, mi unica duda es si las manchas deben ser tan difusas o los bordes algo mas duros. Saludos.
